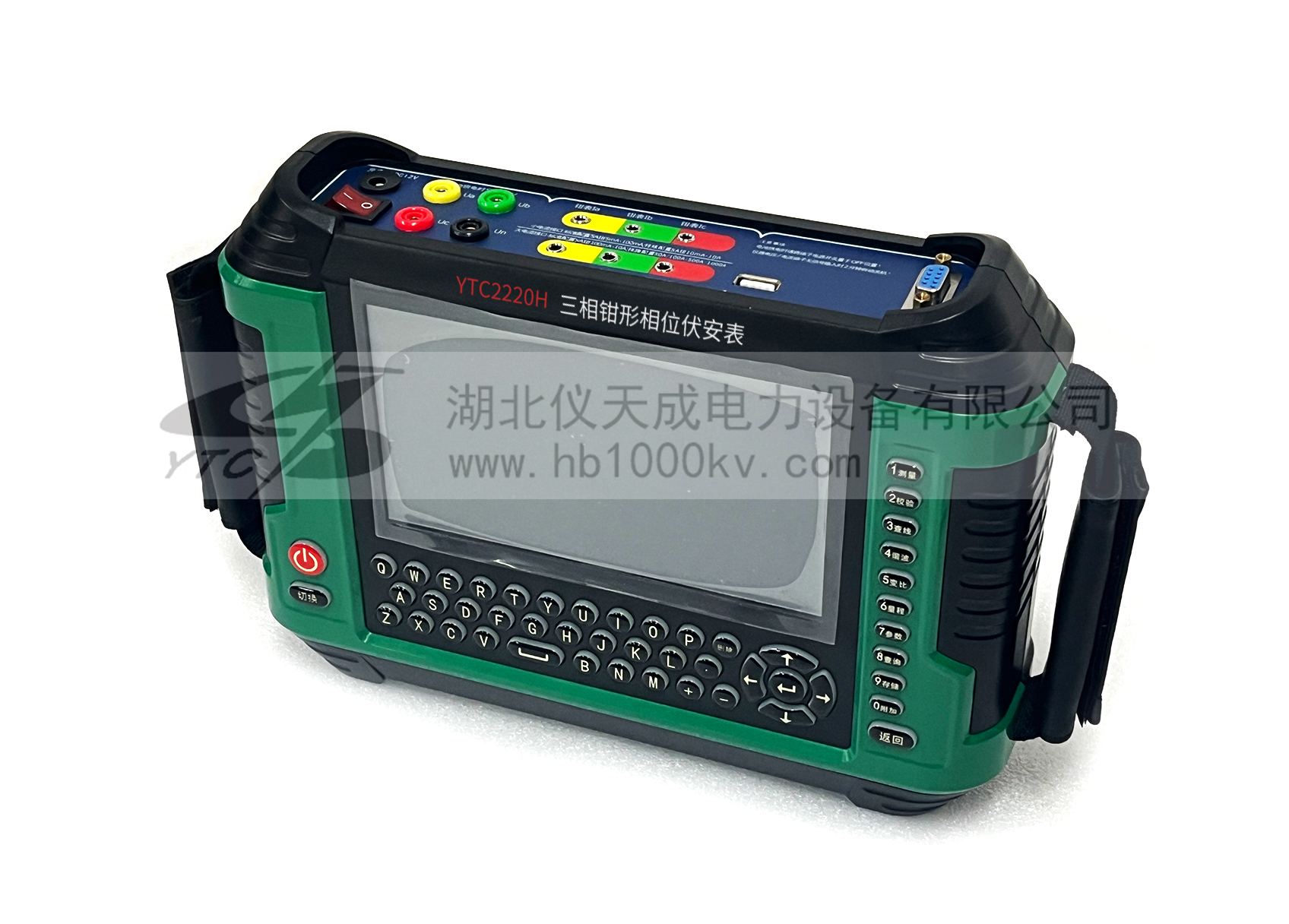

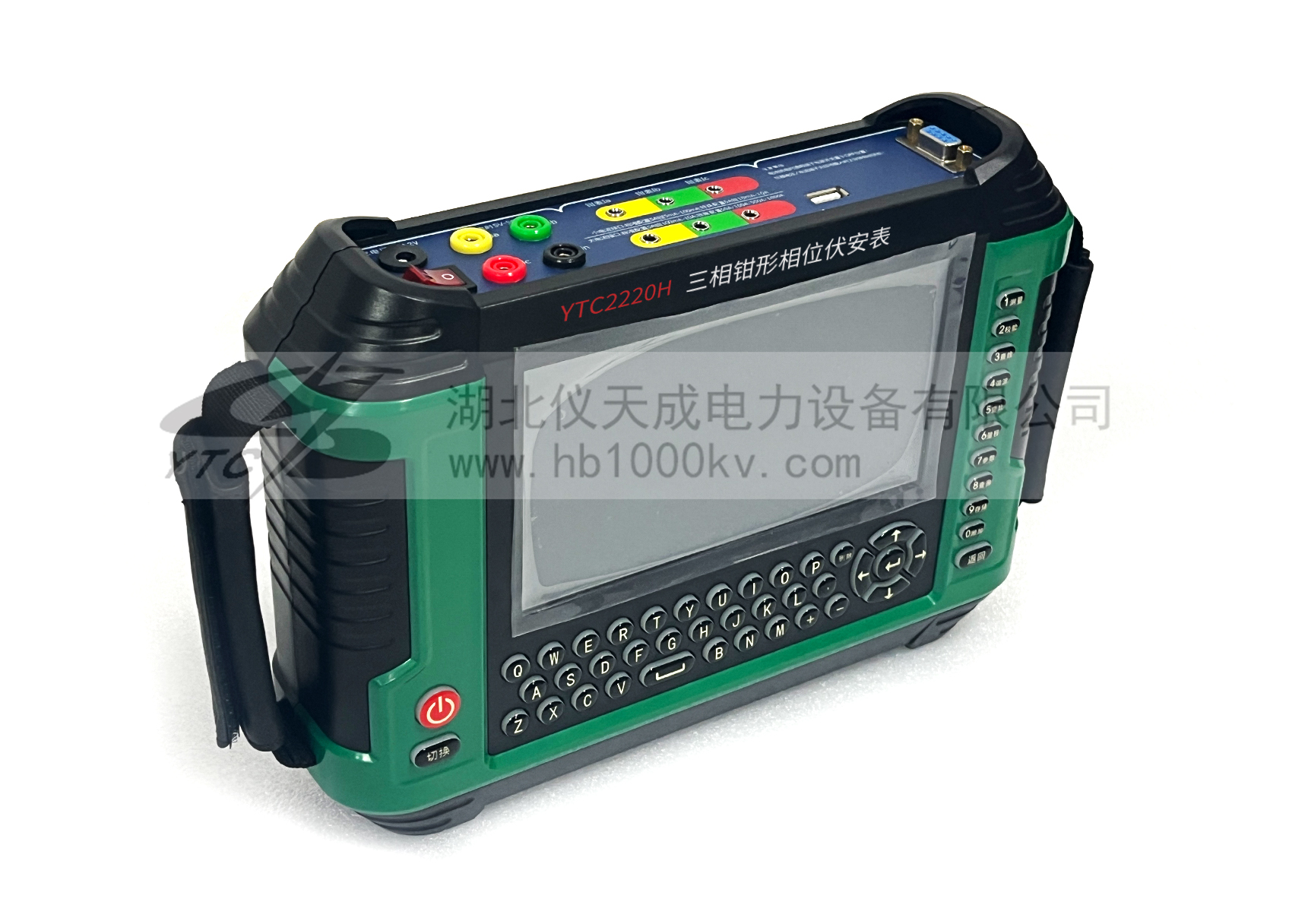

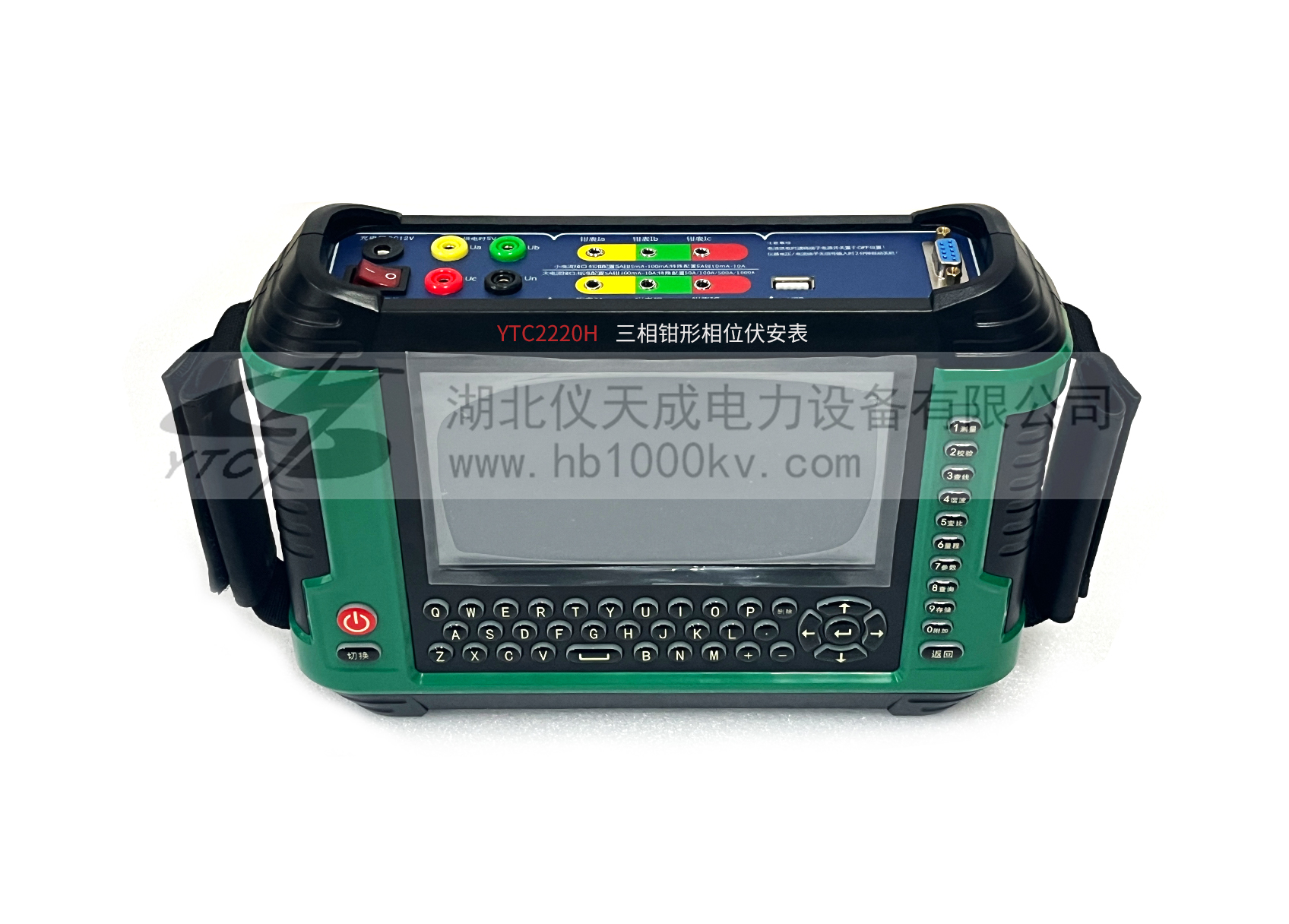

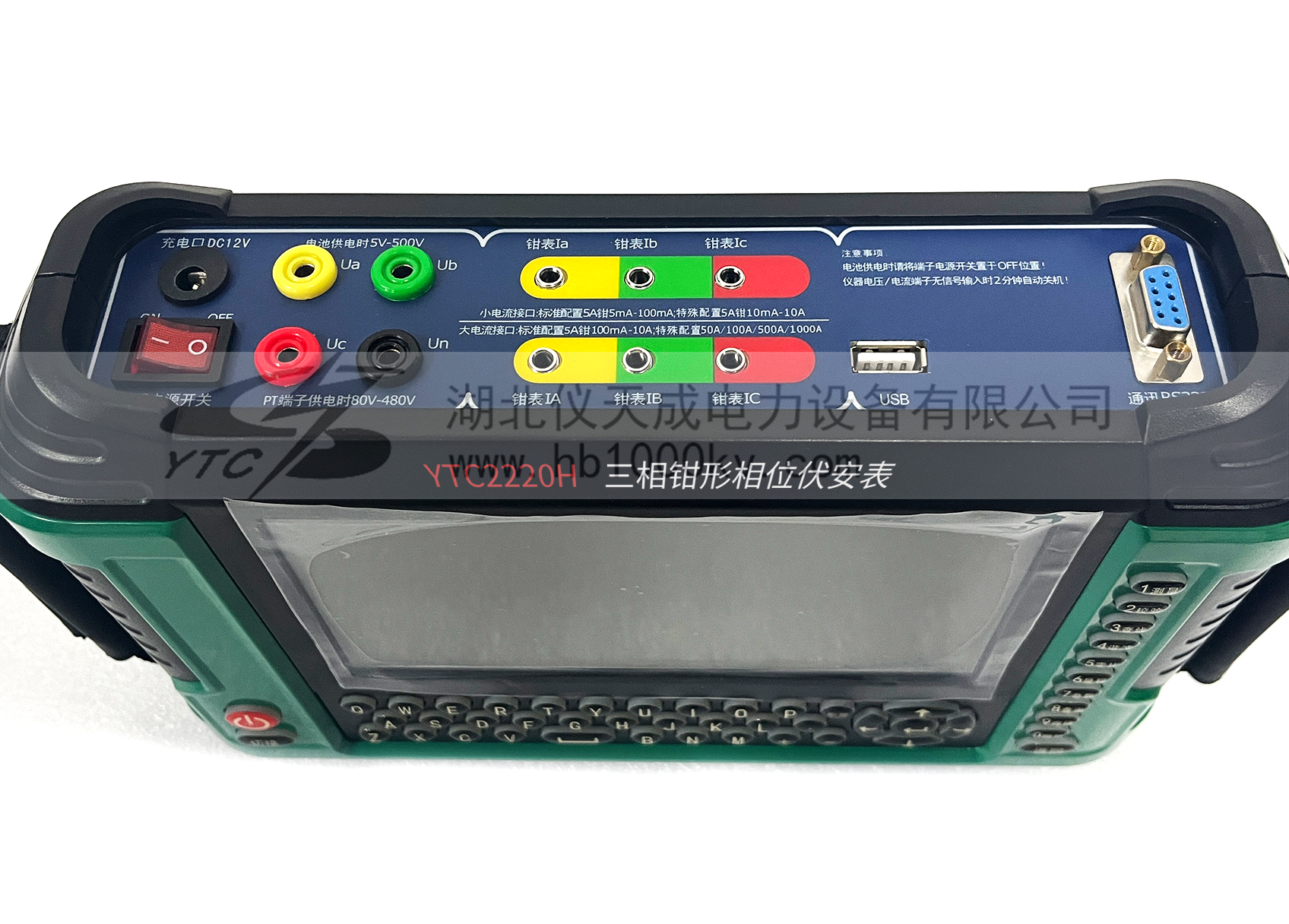

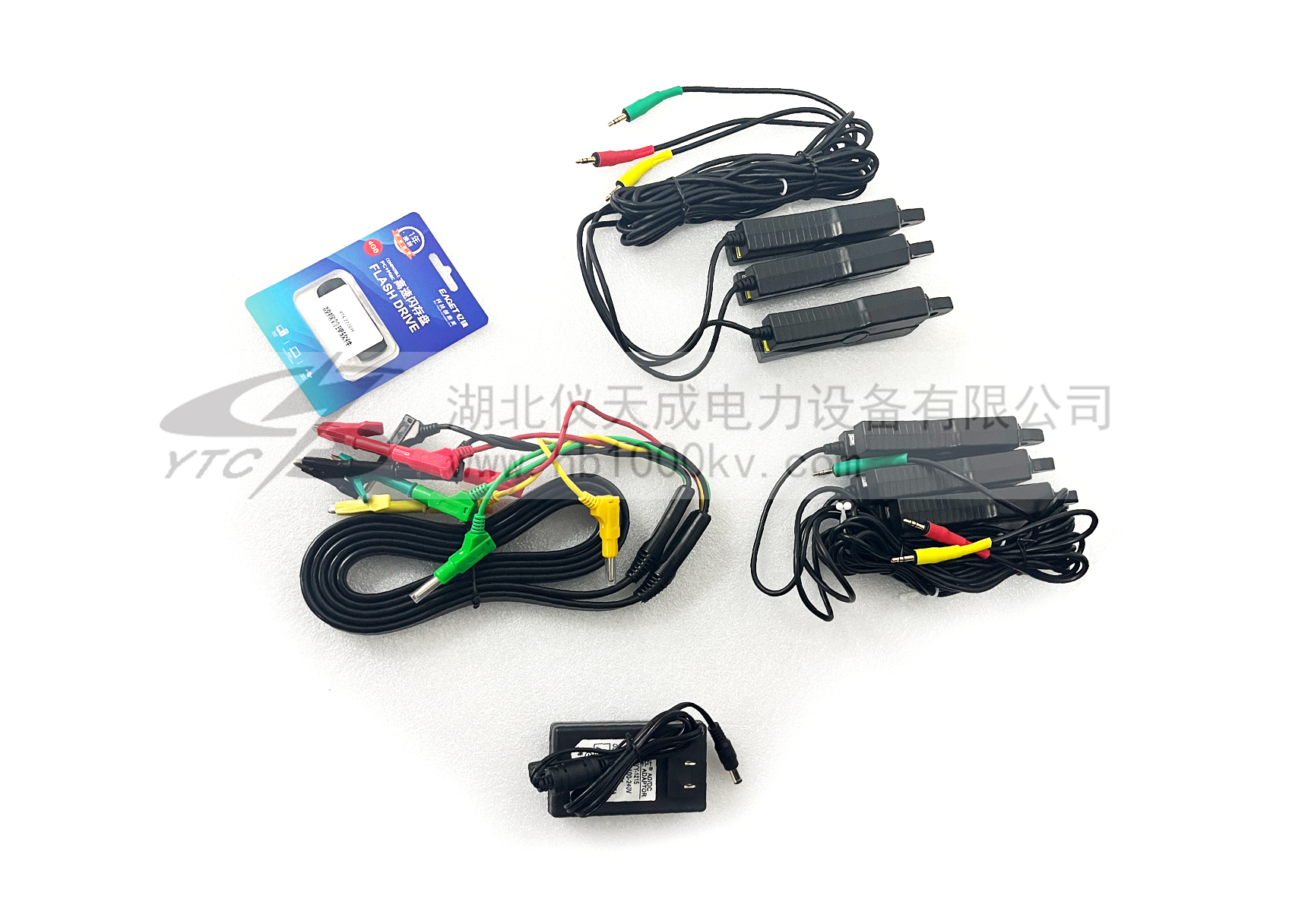

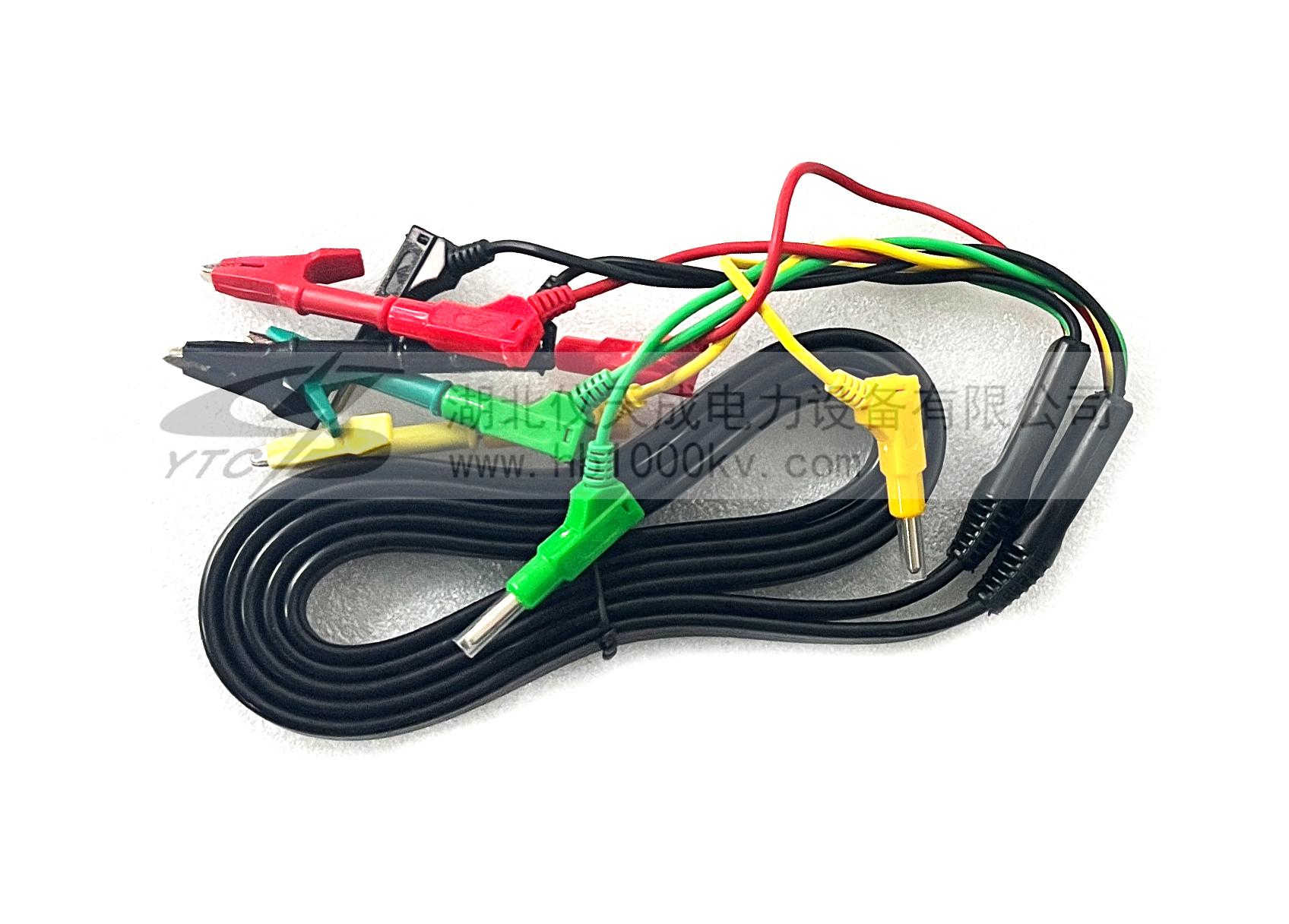

YTC2220H 三相钳形相位伏安表

YTC2220H 三相钳形相位伏安表是新一代精密交流电参数测量仪器，主要用于现场检测各种交流电参数及电力线路接线状况。以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功功率、无功功率、视在功率、工频频率、功率因数、相位关系）可以直接显示两圈变高低端三路电压六路电流的六角向量图，显示三相计量二次回路接线图，该仪器集多功能为一身，多种测量功能，是用电单位检查电能计费系统及继电保护二次回路接线的重要检测工具。

提示：凡购买本产品的全国用户享受免费技术指导、三月包换、软件升级、终生维修服务。 13317108516027-878765853027182076719388481

产品图集操作手册产品视频

产品简介 PRODUCT INTRODUCTION

一、主要功能

1. 7寸（800*480）TFT真彩色液晶显示器，图形化操作界面，可触摸屏操作也可手动按键操作，界面显示清晰直观。
2. 两圈变Y/Y、Y/△测量：同时段同屏显示三相电压、六路电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率，多种相位关系、双向量图显示，中文提示正反相序。
3. 差动保护二次回路极性判别，自动计算高低端差流。
4. 常规测量：三相电压、三相电流、频率、有功功率、无功功率、视在功率及功率因数的分相及总和功率，并显示电U-U、U-I、I-I多种相位关系及六角向量图。
5. 自动判别线路负载特性，检查计量二次回路，自动判别三相四线及三相三线接线，指出错误位置、显示二次回路接线图及功率表达式，并自动计算更正系数。
6. 接线仿真功能：可作为培训查线的工具使用，提高现场工作人员的查线技能,仪器在不接入电压、电流信号的情况下，可根据现场数据，得出相应的接线结果。
7. 不接电压信号可直接测量六路电流的相位关系。
8. 向量图绘制可设置坐标基准：X轴、Y轴，12点、11点、3点，符合多种接线方式。
9.多种相位基准显示方式：常规、Uo、Ua。
10.相位数据显示方式：超前、滞后。
11.测量结果有向量图、表格等多种显示方式，同屏显示20多个参数，测量数据一目了然。
12. 内置标准汉字库，采用拼音汉字输入方法输入汉字/字母/数字等存储内容。
13. 内置存储器，能保存2000组测量数据，可查阅已保存的数据组及向量图。

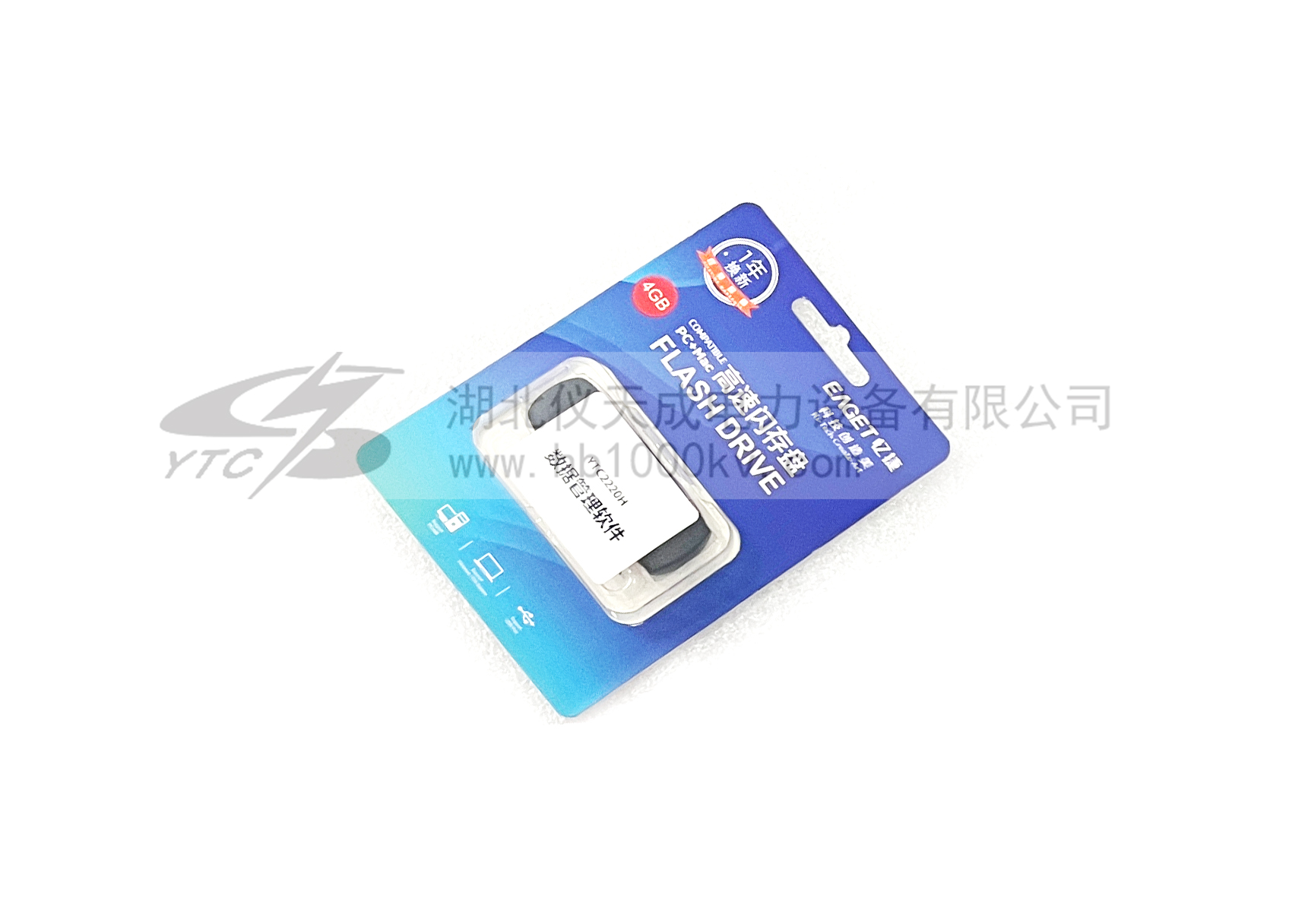

14.仪器配备USB接口，通过U盘导出测量数据。
15.仪器配备RS232接口，可与计算机联机实现数据上传。
16.数据管理系统可对导入数据进行浏览、导出、编辑、打印、备份等功能，并可导出标准EXCEL格式文件生成实验报告。
17.手持式，体积小，重量轻，防脱落护腕，以防操作人员失手对仪器造成损坏。
18.双电源供电：交流PT测量端子供电和锂电池供电，锂电池可连续工作8小时，待机时间≥40小时。
19.可选配电压隔离通道，用于测量变压器接线组别或并网核相。
20.选配500A或1000A电流钳测量可同时测量三相低压电流互感器一二次侧电流值，CT变比及极性。
21.选配微型打印机，现场打印实测数据。

产品别称：三相钳形相位伏安表、相位表、钳形相位表、钳形相位伏安表、三相多功能钳形相位伏安表

产品特征 PRODUCT FEATURES

技术参数 TECHNICAL PARAMETERS

1. 参比工作条件

影响量	参比值或范围	允许偏差
环境温度	23℃	±5℃
环境湿度	(45~75)%RH	—
工作电源	内置锂电池供电	—
外部电磁场干扰	应避免	—
工作位置	被测电流导线在钳口中心位置	—
被测信号波形	正弦波（失真因子β），见注1	β=0.01
被测信号频率	50 Hz	±2 Hz
相位频率测量时被测信号幅值围	电压：100V±25V 电流：1A±0.2A	—

2. 基本误差极限

测量项目	量程	测量范围	分辨率	基本误差
交流电压	500V	5V～500V	0.001V	±0.2%量程
交流电流	200mA/5A/10A	5mA～10A	0.1mA	±(0.2%量程+0.3%读数)
相位测量	0-360.0°	10mA-10A	0.1°	±1.0°
相位测量	0-360.0°	5mA～10mA	0.1°	±3.0°
频率测量	50 Hz	45-65Hz	0.01 Hz	±0.02 Hz
有功功率	(PF=1.0)	COSΦ≥0.5L(C)	0.1W	±0.5%量程
无功功率	(PF=1.0)	SINΦ≥0.5L(C)	0.1Var	±1.0%量程

额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。

3.仪表外形尺寸和重量

主机	275×200×72mm，1.2Kg

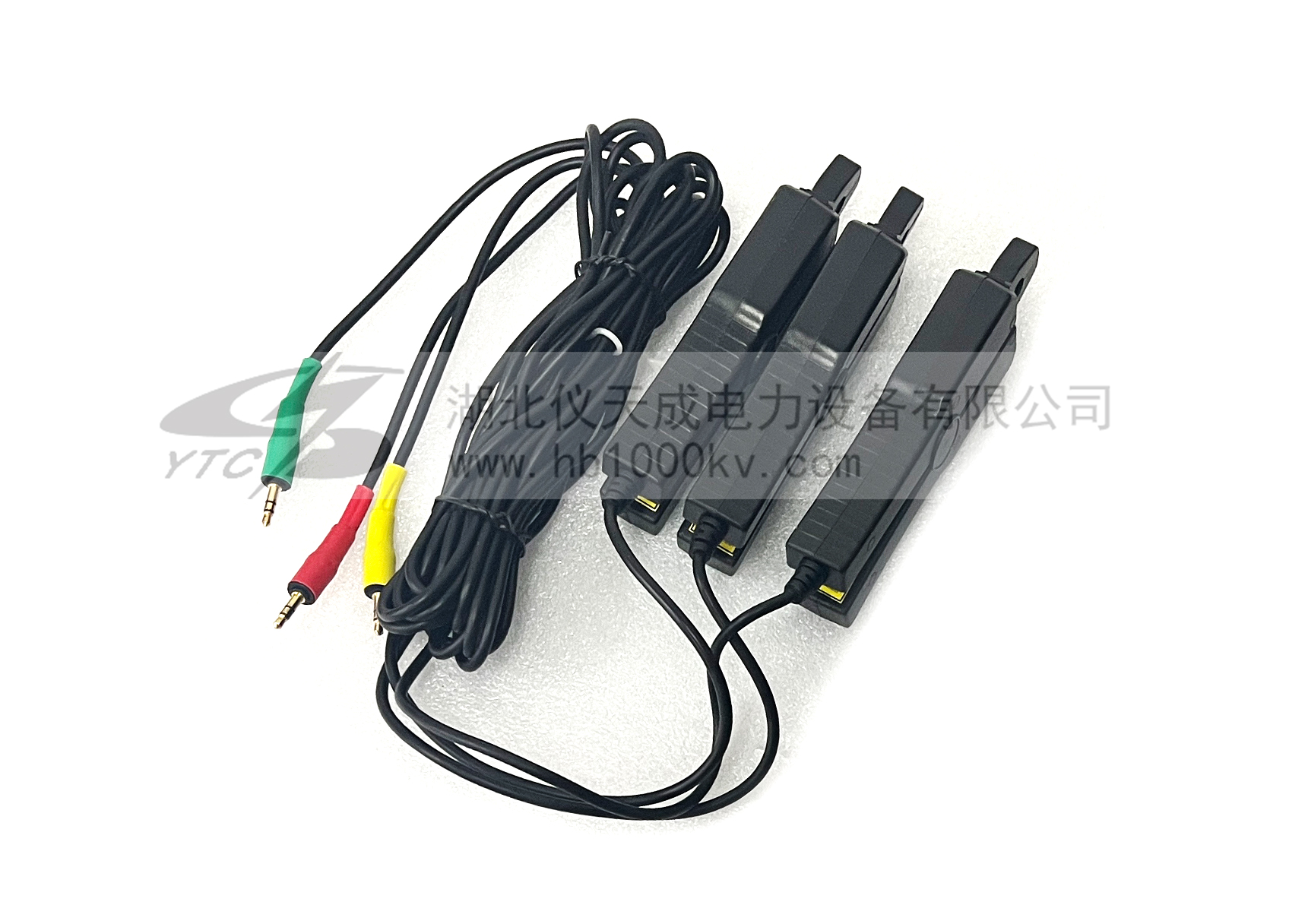

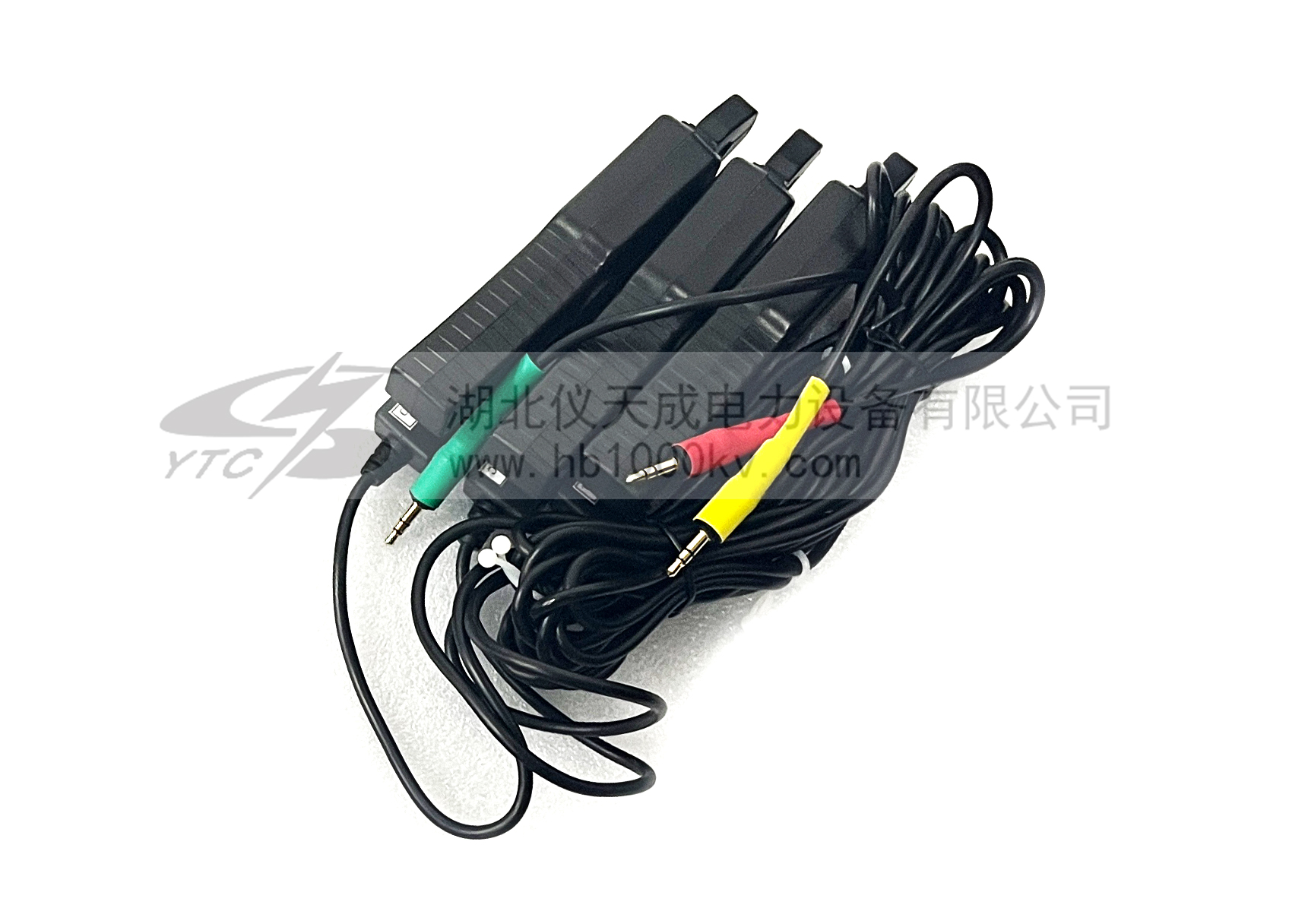

钳型电流互感器	140×40×19mm， 0.160Kg/把

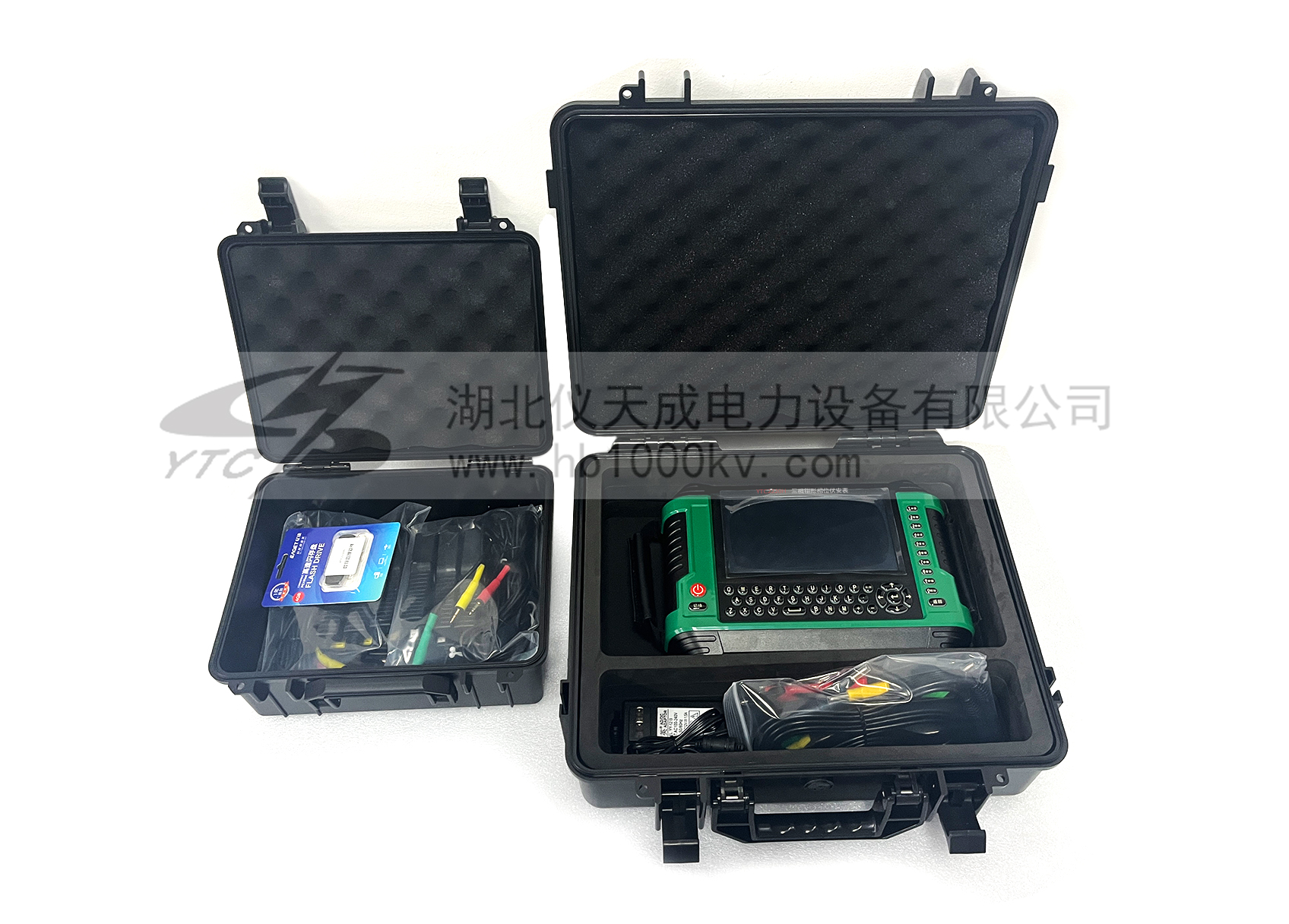

整机尺寸（含附件）	423×336×126mm， 7.5 Kg/套
附件箱尺寸	280×235×130mm

4.使用条件和工作电源

使用条件	工作环境：温度-15℃-+40℃ 工作湿度≤90%RH 存储环境：温度-30℃-+60℃ 存储湿度≤95%RH 海拔高度：<1500米

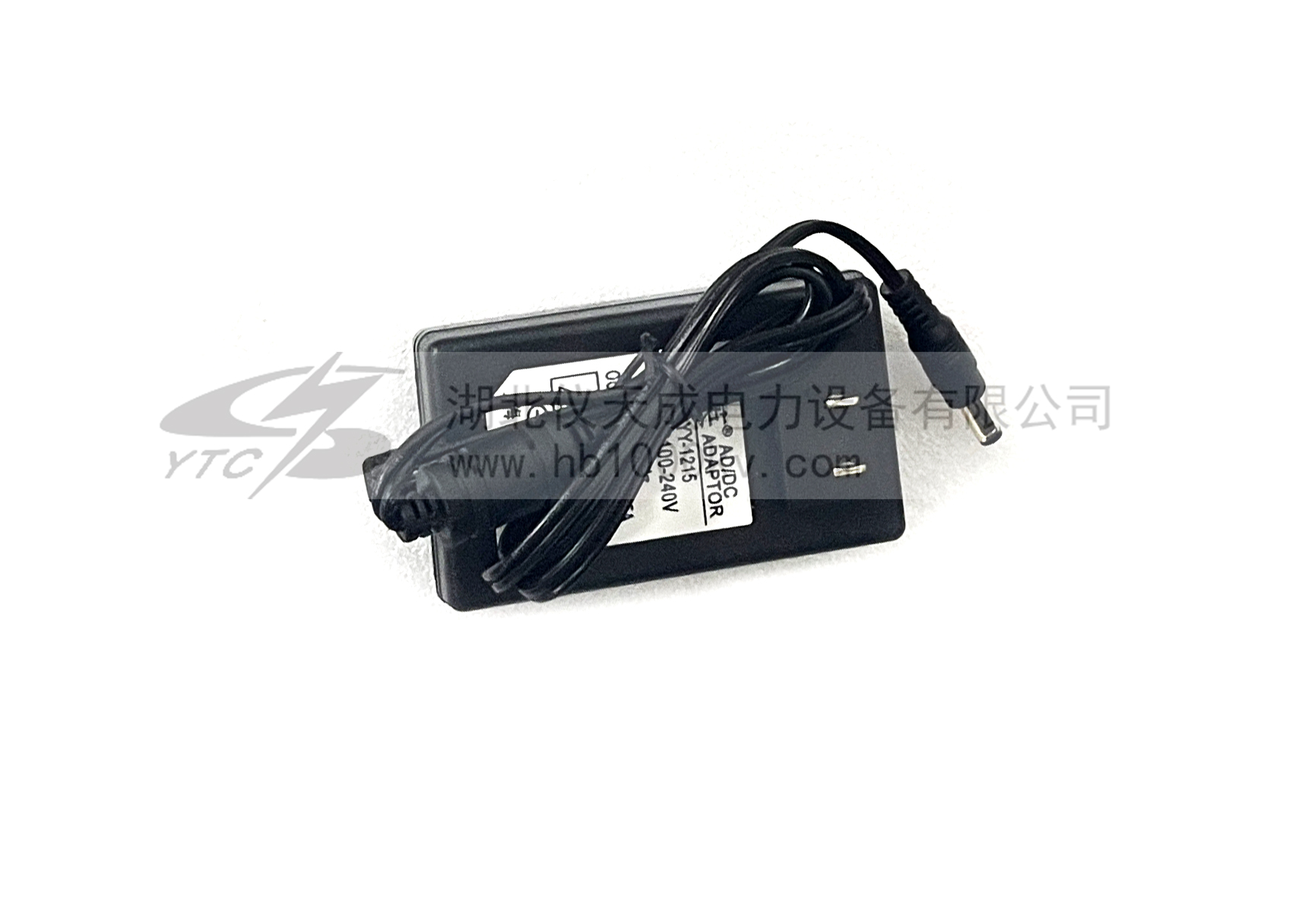

工作电源	交流PT测量端供电：AC80V-480V 功耗7.5VA 直流锂电池：2200Ah/7.4V×2块充电时间>8小时，充电次数>500次适配器插座供电：AC220V/DC12V 50Hz
